32種污水處理工藝及設備工作流程動態圖

時間：2019-08-09 08:44

作者：綠衡環保

閱讀：0次

"環?！币恢笔腔S關注的領域，污水處理作為該領域中一塊比較大的市場。今天介紹32種污水處理工藝及設備工作流程動態圖，希望對大家有所幫助。文中如有闡述錯誤的地方，歡迎大家指出。

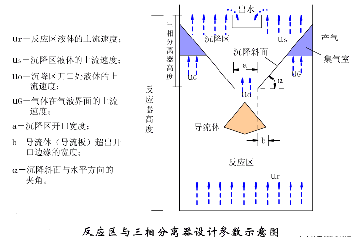

UASB是（Up-flow Anaerobic Sludge Bed/Blanket）的英文縮寫。名叫上流式厭氧污泥床反應器，是一種處理污水的厭氧生物方法，又叫升流式厭氧污泥床。

污水自下而上通過UASB，反應器底部有一個高濃度、高活性的污泥床，污水中的大部分有機污染物在此間經過厭氧發酵降解為甲烷和二氧化碳。

因水流和氣泡的攪動，污泥床之上有一個污泥懸浮層。反應器上部有設有三相分離器，用以分離消化氣、消化液和污泥顆粒。消化氣自反應器頂部導出；污泥顆粒自滑落沉降至反應器底部的污泥床；消化液從澄清區出水。UASB 負荷能力很大，適用于高濃度有機廢水的處理。運行良好的UASB有很高的有機污染物去除率，不需要攪拌，能適應較大幅度的負荷沖擊、溫度和pH變化。

泵前重力投加是利用水泵葉輪的高速轉動，使混凝劑迅速地分散到原水中。這種方法安全可靠，節省混凝劑，一般適用于取水泵距水廠較近者。

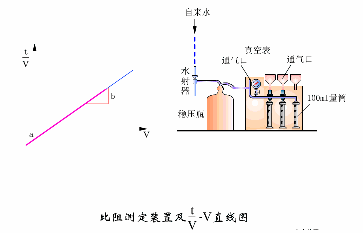

污泥比阻是表示污泥過濾特性的綜合性指標，它的物理意義是：單位質量的污泥在一定壓力下過濾時在單位過濾面積上的阻力。求此值的作用是比較不同的污泥（或同一污泥加入不同量的混合劑后）的過濾性能。污泥比阻愈大，過濾性能愈差。

連續式常壓干燥器的一種。主要用于干燥小塊或纖維質物料，如煤、肥皂、羊毛、棉花和其他纖維等。

單級萃取又稱一次接觸萃取，利用萃取劑，通過萃取作用使廢水得到凈化是廢水物理化學處理法之一。根據一種溶劑對不同物質具有不同溶解度這一性質，可將溶于廢水中的某些污染物完全或部分分離出來。

電滲析法是利用電場的作用，強行將離子向電極處吸引，致使電極中間部位的離子濃度大為下降，從而制得淡水的一種方法。一般情況下水中離子都可以自由通過交換膜，除非人工合成的大分子離子。

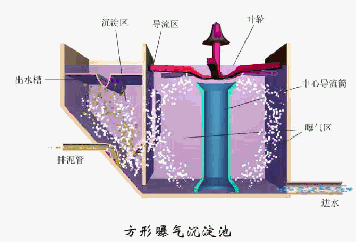

曝氣是使空氣與水強烈接觸的一種手段，其目的在于將空氣中的氧溶解于水中，或者將水中不需要的氣體和揮發性物質放逐到空氣中。換言之，它是促進氣體與液體之間物質交換的一種手段。

混流泵是介于離心泵和軸流泵之間的一種泵?；炝鞅玫谋绒D速高于離心泵，低于軸流泵，一般在300-500之間。它的揚程比軸流泵高，但流量比軸流泵小，比離心泵大。

離心脫水機是洗滌設備的一種，是采用內筒轉動等離心方式，通過高速的旋轉產生的離心力，將物件所含的水分甩出去的一種設備。可以分為：下泄漏脫水機，上卸料脫水機，固定式離心脫水機，活動式脫水機。

多段立式焚燒爐結構緊湊，操作彈性大，適用于各種污泥的焚燒處理。多段爐的污泥自上而下進行干燥和焚燒，焚燒后的氣體在爐內上升，在頂部與處于干燥階段的含水率為65％一75％的泥餅逆向接觸，對氣體起到一定脫臭作用。

濃縮池的作用是用于降低要經穩定、脫水處置過程或投棄的污泥的體積。污泥濃縮后污泥增稠，污泥的含水率降低，污泥的體積大幅度地降低，從而可以大大降低其他工程措施的投資。連續式重力濃縮池的基本構造特點是裝有與刮泥機一起轉動的垂直攪拌柵,能使濃縮效果提高20%以上。

其爐體是由多孔分布板組成，在爐膛內加入大量石英砂，將石英砂加熱到600度以上，并在爐底股入200度以上的熱風，是熱砂沸騰起來，再投入垃圾。垃圾同熱砂一起沸騰起來，垃圾很快被干燥，著火，燃燒。未燃盡的垃圾比重交輕，繼續沸騰燃燒，燃盡的垃圾比重較大，落到爐底，經過水冷卻后，用分選設備將粗渣，細渣送到廠外，少量的中等爐渣和石英砂通過提升設備送回到垃圾焚燒爐中繼續使用。

回轉式焚燒爐是用冷卻水管或耐火材料沿爐體排列，爐體水平放置并略為傾斜。通過爐身的不停運轉，使爐體內的垃圾充分燃燒，同時向爐體傾斜的方向移動，直至燃盡并排出爐體。

氣浮原理：把空氣通入被處理的水中，并使之以微小氣泡形式析出而成為載體，從而使絮凝體黏附在載體氣泡上，并隨之浮升到水面，形成泡沫浮渣(氣、水、顆粒三相混合體)從水中分離出去。

水力循環澄清池：在水射器的作用下，將池中的活性泥渣吸入和原水充分混合，從而加強了水中固體顆粒間的接觸和吸附作用，形成良好的絮凝，加速了沉降速度使水得到澄清。

塔式生物濾池也是利用好氧微生物處理污水的一種構筑物，是生物膜法處理生活污水和有機工業污水的一種基本方法，通過近幾年的實踐表明，塔式濾池對處理含氰、酚、腈、醛等有毒污水效果較好，處理出水能符合要求。

這種沉淀池利用了層流原理，提高了沉淀池的處理能力，過流率可達36m3/（m2.h）,比一般沉淀池的處理能力高出7-10倍，是一種新型高效沉淀設備。

旋風鍋爐利用高速旋轉的空氣流使煤粒高速度旋轉并強烈燃燒的圓筒形燃燒室（爐膛）。旋風爐可用于鍋爐等設備。氣流的高速旋轉作用將煤粒拋向筒壁，煤粒在筒壁和筒壁附近的空間內燃燒，形成一個溫度很高的區域，使灰渣溶化而粘在筒壁上。

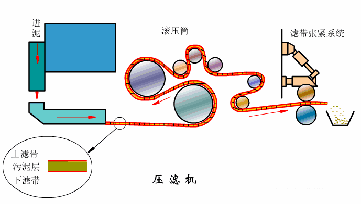

壓濾機是一種常用的固液分離設備，它是利用一種特殊的過濾介質，對對象施加一定的壓力，使得液體滲析出來。

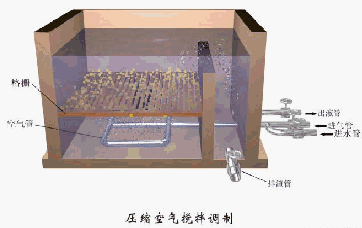

空氣攪拌一般是在池底設置穿孔管，穿孔管與鼓風機空氣管路相連，利用壓縮空氣進行曝氣攪拌。其主要工作原理是利用空氣與池內水體接觸，攪動水體以防止水體中的懸浮物下沉，加速空氣中的氧向水體轉移，完成充氧目的。此外，也加強了有機物、微生物與溶解氧的接觸，對污水中有機物進行氧化分解。

使用格柵除污機，一般是為了用其進行攔截并清除流體中各種形狀雜物。通過電機減速器的驅動，設備上的耙齒鏈就會朝著逆水流的方向做回轉運動。當耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向作用，使的每組耙齒之間都會產生一個相對自清的運動，這樣的話絕大部分固體物質就會由于重力的關系而落下來。

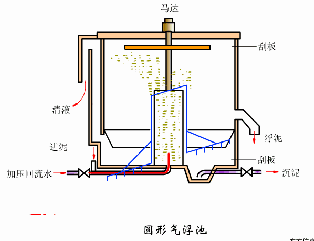

氣浮池是指一種主要是運用大量微氣泡撲捉吸附細小顆粒膠黏物使之上浮，達到固液分離的效果的池子。圓形氣浮池稱為超效淺層氣浮，是目前市場上最先進的氣浮機，主要是是運用了淺池理論和零速度原理，及高效運用了國際先進的微氧化技術和高密度的離子氣泡技術,改變了水的表面張力,大規模的提升了水中的溶解氧,大量的吸附了水中的短鏈有機物分子和有色基團,取得了生化和物化都難以降解的COD的技術突破。
